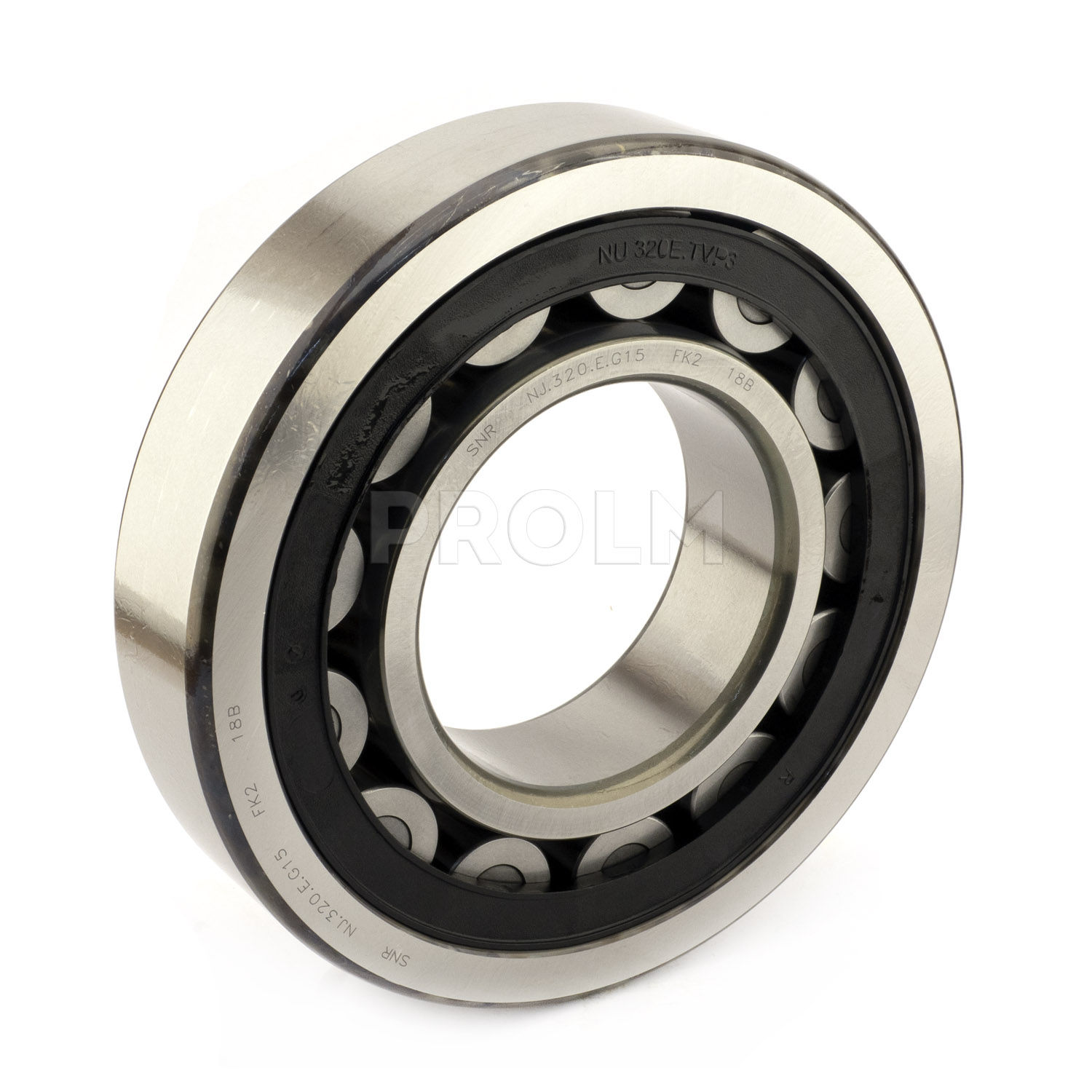

Артикул:
NJ320EG15
Размеры:
- диаметр отверстия (d): 100 мм;
- наружный диаметр (D): 215 мм;
- ширина (B): 47 мм;
- диаметр заплечика внутреннего кольца (d1): ≈139 мм;
- диаметр заплечика наружного кольца (D1): ≈181.25 мм;
- диаметр дорожки качения внутреннего кольца (F): 127.5 мм;
- размер фаски (r1,2): мин. 3 мм;
- размер фаски (r3,4): мин. 3 мм;
- допустимое осевое смещение (s): макс. 2.9 мм.
Размеры опоры:
- диаметр распорной втулки (da): мин. 114 мм;
- диаметр распорной втулки (da): макс. 124 мм;
- диаметр опоры на валу (db): мин. 142 мм;
- диаметр опоры корпуса (Da): макс. 199.6 мм;
- радиус галтели (ra): макс. 2.5 мм.
Расчётные данные:
- номинальная динамическая грузоподъёмность (C): 450 кН;
- номинальная статическая грузоподъёмность (C0): 440 кН;
- предел усталостной прочности (Pu): 51 кН;
- номинальная частота вращения: 3 200 об/мин;
- предельная частота вращения: 3 800 об/мин;
- коэффициент минимальной нагрузки (kr): 0.15;
- предельное значение (e): 0.2;
- расчётный коэффициент (Y): 0.6.
|
Внутренний диаметр, мм
|
100 |
|
Наружный диаметр, мм
|
215 |
|
Ширина, мм
|
47 |
|
Страна производства
|
ФРАНЦИЯ |
